PCIE接口
概述
1.PCIE（Peripheral Component Interconnect Express）接口是一種高速串行計算機擴展總線標準，用于連接計算機主板和各種外圍設備，如顯卡、固態硬盤、網卡等。它取代了傳統的 PCI（Peripheral Component Interconnect）接口，在性能和功能上有了巨大的提升。
物理特性
1.多種規格
1.PCIE 接口有多種不同的通道配置，包括 x1、x4、x8 和 x16 等。其中，“x” 后面的數字表示通道數量。例如，PCIE x1 有 1 個通道，PCIE x16 有 16 個通道。這些不同規格的接口在長度和針腳數量上有所不同。PCIE x1 接口較短，針腳較少，主要用于一些帶寬需求較低的設備；而 PCIE x16 接口較長，針腳較多，通常用于高性能設備，如顯卡。
2.插槽與卡的匹配
1.設備（如擴展卡）的接口金手指部分與主板上的插槽相匹配。例如，PCIE x1 的卡只能插入 PCIE x1 的插槽，而 PCIE x16 的卡一般需要插入 PCIE x16 的插槽，但有些主板的 PCIE x16 插槽也可以兼容 x8、x4 甚至 x1 的設備，這取決于主板的設計和 BIOS 設置。
傳輸特性
1.串行傳輸方式
1.與傳統 PCI 接口的并行傳輸不同，PCIE 采用串行傳輸。這種方式可以在每個通道上以很高的頻率傳輸數據，減少了信號干擾和傳輸錯誤。例如，在并行傳輸中，多個信號同時傳輸可能會產生串?dāng)_，而串行傳輸則避免了這個問題。
2.高帶寬

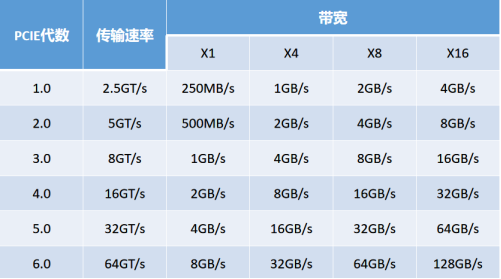

1.每個 PCIE 通道都有一定的帶寬，隨著技術的發展，帶寬不斷提高。例如，PCIE 3.0 規范下，每個通道的單向帶寬可以達到約 1GB/s，雙向帶寬約 2GB/s。而 PCIE 4.0 每個通道的單向帶寬又翻倍，達到約 2GB/s，雙向帶寬約 4GB/s。對于 PCIE x16 接口，在 PCIE 3.0 下理論帶寬可以達到約 32GB/s（單向），在 PCIE 4.0 下則可以達到約 64GB/s（單向）。
3.低延遲
1.PCIE 接口的傳輸延遲較低，能夠快速地將數據從設備傳輸?shù)接嬎銠C系統或者相反。這對于需要實時響應的設備，如高性能網卡和顯卡非常重要。以游戲顯卡為例，低延遲可以確保游戲畫面能夠快速、流暢地顯示，減少畫面延遲和卡頓現象。
應用場景
1.顯卡連接
1.在計算機中，顯卡通常使用 PCIE x16 接口連接到主板。這是因為顯卡需要高帶寬來傳輸大量的圖形數據，如紋理數據、頂點數據等。例如，在運行 3D 游戲或者專業圖形軟件（如 3DMAX、Photoshop 等）時，顯卡通過 PCIE 接口與 CPU 和內存進行高速的數據交換，以實現高質量的圖形渲染。
2.固態硬盤（SSD）連接
1.一些高性能的 SSD 采用 PCIE 接口，特別是 M.2 接口的 NVMe 協議 SSD，有的通過 PCIE 通道來實現高速的數據傳輸。與傳統 SATA 接口的 SSD 相比，PCIE 接口的 SSD 可以提供更高的讀寫速度。例如，PCIE 3.0 x4 接口的 SSD 順序讀取速度可以輕松超過 3000MB/s，順序?qū)懭胨俣纫材苓_到很高的水平，大大提高了系統的啟動速度和應用程序的加載速度。
3.網卡連接
1.高速網卡，如萬兆網卡，也會使用 PCIE 接口。對于需要大量網絡數據傳輸?shù)姆?wù)器或者高端桌面計算機，PCIE 接口的網卡可以提供足夠的帶寬來確保數據的快速傳輸。例如，在數據中心的服務器中，PCIE 接口的網卡可以高效地處理大量的網絡流量，保證服務器之間的高速通信。
4.其他擴展設備
1. 包括聲卡、視頻采集卡、USB 3.0/3.1 擴展卡等設備也可以使用 PCIE 接口。例如，獨立聲卡通過 PCIE 接口可以提供更好的音頻處理性能，滿足音樂制作、音頻編輯等專業需求；視頻采集卡可以通過 PCIE 接口快速地將外部視頻信號采集到計算機中進行處理。
